列管式換熱器有稱(管殼式換熱器)種類很多是目前應用的一種換熱器類型,其材質常見的有使用碳鋼、紫銅、不銹鋼等,結構來分主要有以下幾種:
1) 固定管板式換熱器:結構比較簡單、緊湊、造價便宜,但管外不能機械清洗。此種換熱器管束連接在管板上,管板分別焊在外殼兩端,并在其上連接有頂蓋,頂蓋和殼體裝有流體進出口接管。通常在管外裝置一系列垂直于管束的擋板。同時管子和管板與外殼的連接都是剛性的,而管內管外是兩種不同溫度的流體?!?/span>
2) 浮頭式換熱器:一塊管板用法蘭與外殼相連接,另一塊管板不與外殼連接,以使管子受熱或冷卻時可以自由伸縮,但在這塊管板上連接一個頂蓋,稱之為“浮頭”,所以這種換熱器叫做浮頭式換熱器。其優點是:管束可以拉出,以便清洗;管束的膨脹不變殼體約束,因而當兩種換熱器介質的溫差大時,不會因管束與殼體的熱膨脹量的不同而產生溫差應力。其缺點為結構復雜,造價高。
3) 填料函式換熱器:這類換熱器管束一端可以自由膨脹,結構比浮頭式簡單,造價也比浮頭式低。但殼程內介質有外漏的可能,殼程中不應處理易揮發、易燃、易爆和有毒的介質?!?br />

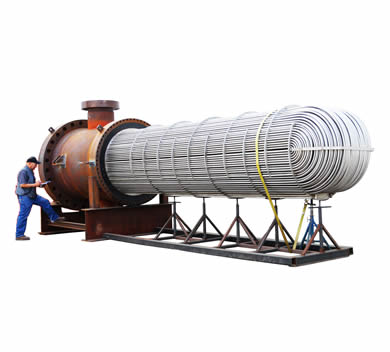

4) U型管式換熱器:每根管子都彎成U形,兩端固定在同一塊管板上,每根管子皆可自由伸縮,從而解決熱補償問題。管程至少為兩程,管束可以抽出清洗,管子可以自由膨脹。其缺點是管子內壁清洗困難,管子更換困難,管板上排列的管子少。U型管式換熱器優點是結構簡單,質量輕,適用于高溫高壓條件。
文章來源:管殼式換熱器喜歡可以轉載!
