板式機組主要由混合罐、循環泵、回水加壓泵、溫控裝置、控制儀表及控制柜等部分構成。本機組換熱效率高，制造成本低，節能效果顯著，器主要特征在于一次高溫水和低溫二次水在混合罐中之直接混合換熱，并充分利用一次水的壓力，最大限度的降低二次水的循環水泵功率。??

一、換熱機組

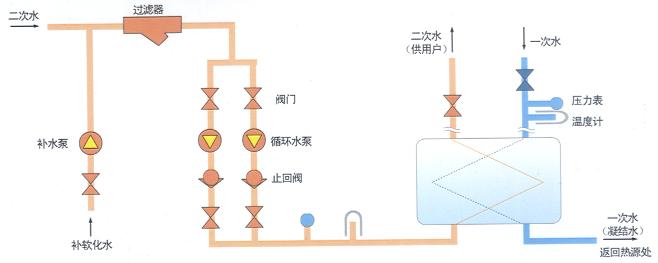

1.熱交換機組原理圖

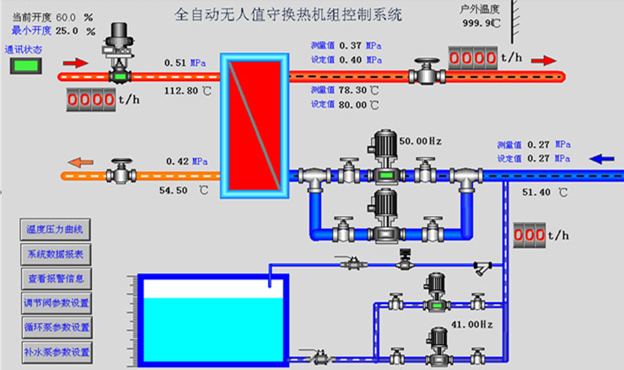

2.全自動無人值守?fù)Q熱機組功能圖

3.換熱機組裝置配置：
汽一水換熱機組(300℃以下燕汽水一95℃／70~C’
水一水換熱機組(130℃／80℃一95"C／70℃)
生活用水換熱機組(95"C／70℃一10"C／60℃)
供冷換熱機組(7℃／13℃一8℃／14℃)
組合裝置多臺并聯(各種類型的不同組臺)
【注：每種機組都可以根據用戶的需要實現手動或自動】

4.換熱機組產品范圍：
工作溫度：300℃以下的蒸汽或水
工作壓力：2.0MPa以下
供熱適用干單一家庭到供熱小區

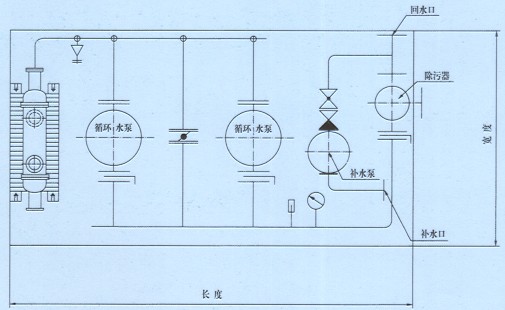

5.高效智能板式水-水換熱機組

蒸汽或高溫水在溫控閥控制下，按供熱系統所需流量送入換熱器，換熱器以間接換熱方式將熱用戶的采暖（空調）回水加熱；被加熱水首先流經不銹鋼芯除污器，再經循環泵進入換熱器被加熱后供用戶使用，周而復始。一次熱媒在換熱器換熱后又回至一次供熱管網。系統的水量損失由補水泵按設定的壓力自動補充，確保系統壓力穩定、正常運行。

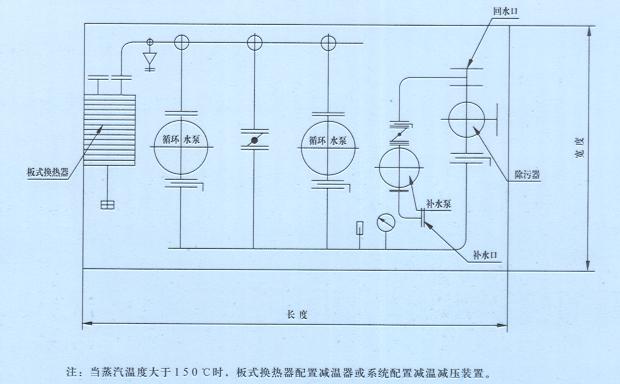

6.高效智能板式汽-水換熱機組

二、換熱機組簡介
  該產品適應于住宅、機關、廠礦、醫院、賓館、學校等場合的采暖、洗澡和空調系統。整體式換熱機組既可用于水—水交換，也可用于汽—水交換。該機組是由換熱器、循環泵、補水泵、電控柜、過濾器、底座、管路、閥門、儀表等組成，并可加裝自動定壓補水裝置、水處理設備、水箱、水泵變頻控制、溫控閥、遠程通訊控制等，從而構成一個完整的熱交換站。該機組具有標準化、模塊化的設計，配置齊全，安裝方便、高效節能，已廣泛應用于小區集中供熱、中央空調、生活用水、企業生產工藝用水等系統中。

三、換熱機組特點
采用工控計算或智能化溫度調節器使供水溫度智能控制．即供水溫度按程序設定可隨室外環境溫度，標準間溫度和時間而變化．供熱質量高、節能。
工控計算機顯示、儲存打印各種運行參數，包括：熱媒流量、熱媒溫度、熱媒壓力、供熱量、室外溫度、標準間溫度、供水溫度、凝結水溫度、供水壓力等。
汽水換熱時，設凝結水換熱段及凝結水溫度控制，充分利用凝結水熱量。
系統補水采用變頻控制，自動補水、穩壓。

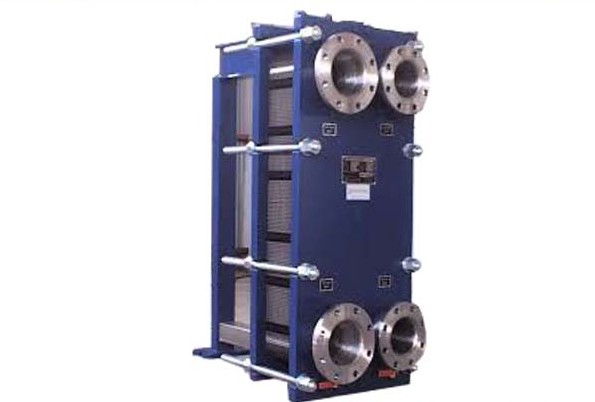

采用高性能的不銹鋼板式換熱器，機組體積小，占地面積小。
循環水泵可變頻、變量運行。
標準模塊化設計，可根據用戶情況，靈活選擇控制內容，減少投資。
運行參數集中數顯，方便可靠。
BJ板式換熱機組結構緊湊，選用我公司設計制造的能效比高，體積小的板式換熱器，水泵采用進門或國產優質立式水泵等，故結構緊湊，所需安裝使用空間小。
使用操作簡單，安裝維護方便。換熱機組的控制和調節采用進Ll或同產名優品牌的控制元件和系統，工作可靠、性能優良．自動化程度高。只需簡單培訓，即可掌握換熱機組的操作。
B J板式換熱機組為系列產品，品種多樣，型號齊全，用戶可根據需求進行選擇。我公司還生產具有復合功能的機組(采暖+生活熱水、采暖+空凋、卒調+生活熱水、采曖+生活熱水+空調)，使用同一熱源．在·個機組E用幾臺板式換熱器生產不同溫度和不同用途的熱水。所以SBJ板式換熱機組具有多樣性和靈活性．能夠完全滿足用廠1的熱交換需求．

四、換熱機組工作原理
 1、機組工作流程(以采暖系統為例)
換熱機組包括一次側，二次側及補水系統三部分。一次側為熱源，_二次側為熱用。一次側熱源通過板式換熱器將熱量傳至_二次側，二次側設有循環水泵，可以將熱量源源不斷地傳至用戶。補水系統與二次側的用廠t回水相連接，用f：補充_二次側循環中損失的水，并維持系統壓力的穩定。
 2、供水溫度控制原理
機組配有獨立的控制系統，根據用戶的不『川要求，可以完成從流量調節到數據采集、分析的功能，從而達到調節用戶供水溫度，滿足審內采暖及舒適度的要求。

五、換熱機組用途
   適用于汽一水換熱，水一水換熱等況條件。是熱電集中供熱、鍋爐區域供熱．利用工業余熱供熱系統理想的換熱設備?？蓮S泛應用寅館、飯店、商廈、寫字樓、居民小區、企事業單位等的采暖供熱，空氣調節系統供熱和生活熱水供應等．提供滿足生產工藝要求和溫暖舒適的工作生活環境。

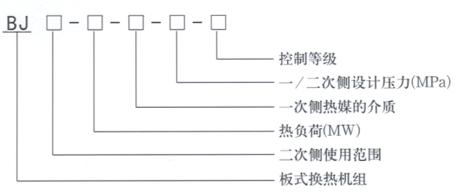

六、換熱機組型號說明

說明：B J表示板式換熱器和機組
第二位表示二次側使用范圍：生活熱水系統一“S”；空調系統一“K”；散熱采暖系統一“C”；
地板輻射采暖系統一“F”；當二次側使用范圍有兩種以上時，字母之間用“．”隔開。
第三位表示熱負荷。
第四位表示一次側熱媒的介質：熱水一”R”；蒸汽一“Q”；冷水一“L”。
第五位表示一、二次側設計壓力。
第六位表示控制等級，按表分為兩級。

七、換熱機組訂貨須知
機組一般允許使用的最高溫度為≤300℃，工作壓力為≤2．0Mpa。
用戶可根據供熱源、供熱量(或供熱面積)、流量及其它使用條件，依照性能參數表白行選擇機組型號，也可委托我公司選型。我公司還可根據您的具體工況和要求進行單獨設計和制造。
 定貨時請?zhí)顚懭珯C(jī)組的型號，注明換熱量、流量、揚程和水泵啟動方式，以保證機組使用效果。
 用戶如對機組的技術性能、配置、外形尺寸、接管方向等有具體工況的特殊要求進，請?jiān)诤贤凶⒚鳌?br />  本機組出廠前均已完成水壓試驗，試驗壓力可按設計及用戶要求進行。
 【恒力達免費為用戶廠家提供咨詢和優質的選型方案。】

八、換熱機組產品參數
高效智能板式換熱機組選擇參數
Δ   設計選型的簡化計算方法：
① 熱流量：
Q = qv1P1CP1(T1-T2)/3.6 = qv2P2CP2(t1-t2)/3.6 (W)
其中：Q-熱流量，W，1kcal/h=1.163w
qv1 -熱介質的流量，m3/h     qv2 -冷介質的流量，m3/h
P1 -熱介質的密度，Kg/m3     P2 -冷介質的密度， Kg/m3
CP1-熱介質的比熱容（KJ/Kg·℃）      CP2 -冷介質的比熱容（KJ/Kg·℃）
T1-熱介質的進口溫度，℃      T2-熱介質的出口溫度，℃
t1-冷介質的進口溫度，℃      t2-冷介質的出口溫度，℃
② 對數平均溫差：
T1-t2  ≠  T2-t1
 △tm = [（T1-t2）-（T2-t1）]/ ln[(T1-t2）/（T2-t1）]  ℃
T1-t2  ＝  T2-t1
  △tm = [（T1-t2）+（T2-t1）]/ 2  ℃
③ 換熱面積：
F = Q/（0.8-0.9)K·△tm  (m2)
其中：K-總傳熱系數，w / m2·℃
當板間流速為0.3-0.5m/s時，可按下面估計：
水(汽)-水：K=3000-7000
水(汽)-油：K=400-1000
油-油：K=175-400
④ 板間流速：
Vb = qv/3600 Asn
其中：qv-介質流量，m3/h
As-板間流道橫截面積m2
n-每一流程的流道數
⑤ 流經板式換熱器產生的壓力降△P，對于水來說當板間流速不大于0.4m/s時，△P≤0.05Mpa。
⑥ 流道組合：
根據板間流速、溫差條件和工藝條件，可將板式換熱器裝成單流程或多流程。一般溫差大于對數平均溫差1.8備的介質應采用多流程。板間流速的適合值為0.3-0.5m/s，流速太低時應采用二流程或多流程。
